Integrated UV HOOD with Quality Control

結構與功能：Structure&Function

    我們越來越來關注室內及室外的空氣質量，本公司開發的基于UV凈化系統為主要構件的整體煙罩成為滿足高品質室內空氣需求、保障人體健康的自然之選！其主要的外觀、結構及相應的使用規范說明如下：

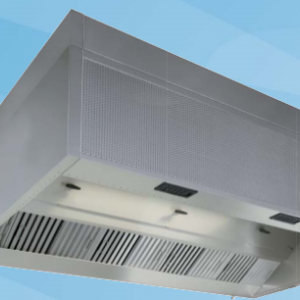

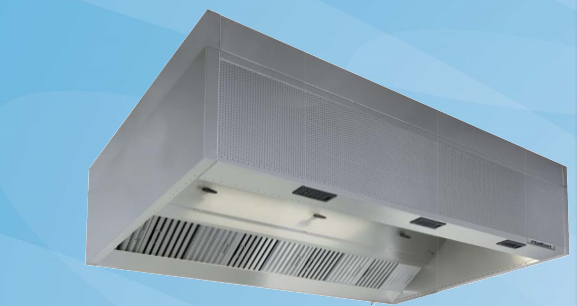

整體外觀 Integrated exterior

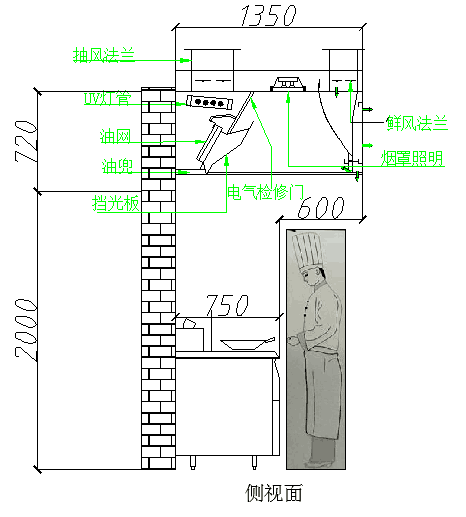

使用場景  Working Scene

UV整體煙罩的主要優點 Unique Features：

有效的除去油煙，除去率達到90%以上；
確保出風口干凈整潔，降低運行及維護費用；
有效減少及杜絕火災隱患；
減少廚房尾氣排放，為改善大氣環境做貢獻；
提升室內空氣質量，保障廚房作業人員身體健康；
優良的鈑金加工工藝確保高品質的煙罩系統；
精益求精的設計確保前端機械過濾配合UV系統高效工作；
美國進口的UV組件使用壽命達16000H；
整體的控制系統能夠實現安全控制及運行故障顯示功能；
304#不銹鋼的精選加工工藝；

技術規格Dimension:

長度 Length：基于廚房的需求，我們能生產所需的煙罩，其長度可以定制；單臺的煙罩長度從1100-2500mm不等，以設計而定；
寬度 Wide：根據不同的產品類型，我們可以定制生產煙罩的寬度，從1100-1700mm不等，通常實際的尺寸需求為1350mm；
高度 Height：通常我們將煙罩的高度確定在600mm，基于實際的需求；

產品結構Product Structure：

整體煙罩采用SUS304#不銹鋼定制生產，根據廚房布局及設計來確定煙罩的規格長度；
控制系統需要預留電源，額定電壓220V，50Hz，配二組線路，一組電源線，一組信號線；
抽排風系統及風管屬于機電安裝，不屬于本系統范疇；

控制系統 Control System：


? 電源過流保護

? 均流器保護電路

? 累時功能（小時計算）

? 電流檢測

? 八段LED顯示功能

? 聯動功能

? 安全控制功能

? 自動、手動雙控開關

? 施耐德品牌元器件

? 可接駁中央控制電腦及PLC設備

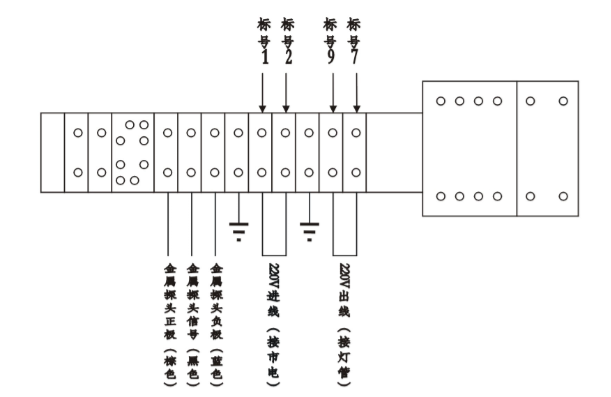

 控制系統接線圖

安裝installation：

    訓練有素的安裝工人將整體煙罩平穩的吊裝在天花板下面固定安裝好，再將UV組件謹慎安裝進去，不合理的安裝方法能讓UV系統損壞而產生額外的費用；定制的油網是機械過濾的前置部分，并全部阻擋可能輻射出來的紫外線；

調試Testing：

    安裝完畢后，工程人員需要對煙罩系統進行系統測試，以確保UV系統，照明系統及抽排風系統能順利正常工作，抽排風系統應與UV系統進行聯動工作，機械過濾油網不泄露紫外光線，安全控制系統能在機械過濾油網移除后控制UV系統斷開工作電源；

操作說明Operation inference：

1、應保持在負壓下操作，即確保開啟UV凈化系統時必須開啟抽排風系統；
2、控制系統應安裝在通風干燥的墻壁上，溫度≤60℃。
3、在系統安裝時與抽排風系統進行聯動是必須的，能有效的降低系統操縱流程，并確保UV系統產生臭氧的排放；
4、安全探頭應確保在必要的工作環境中，溫度≤75℃；
5、煙罩照明采用LED系統，確保必要的工作電壓；

警告 Warning：

1、UV凈化系統內部所有電器元件及電線均根據耐高溫、高壓、抗紫外線及臭氧設計。因此當設備出現故障時千萬不要私自更換零件，請及時與公司進行聯系。
2、不要拽線，會引起導線的破損，有導致火災或觸電的可能。
3、手濕的時候不要去接觸控制箱，有觸電危險。
4、UV燈工作時禁止移動機械過濾油網，避免人身傷害。
5、檢修、維護時要切斷電源或帶保護鏡。
6、清洗排煙罩時要關閉UV燈電源方可清洗。

維護保養 Maintenance：

一、UV凈化系統在工作一段時間以后，燈管上會附著一些白色粉末，可用潮濕毛巾輕輕擦掉，以保證燈管發揮***大的工作效力。建議每三個月對煙罩UV系統進行清理；
二、UV凈化系統采用的是美國進口專用油煙凈化紫外線燈，正常使用壽命為16000小時。請使用者按照設備計時器上記載的時間維護設備，超過16000小時后，請及時與公司聯系更換燈管。
三、定期關閉電源，清洗機械過濾系統，大顆粒的油污會停留在機械過濾油網內，定期清洗更能確保整體煙罩的高效協同運行；

零配件表 Accessories

紫外線燈管 79W
紫外線燈管 39W
整流器   79W
整流器   40W
照明燈管  40W
照明用整流器 40W
UV系統插頭：專用航空插頭
金屬接近開關：IM12-D1NA04 10-30VDC
空氣開關 ：25A/220V
