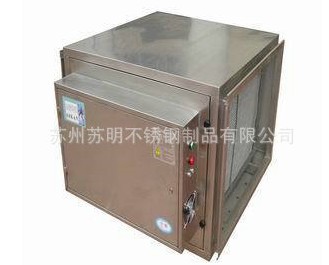

蘇明SM_YJ_02靜電式商用油煙凈化器

蘇州蘇明不銹鋼制品有限公司位于經濟快速發展的”長江三角洲”-蘇州吳中經濟開發區，座落于石湖之濱，緊鄰蘇州國際教育園，京杭大運河，蘇州吳中大道。水陸空交通極為方便，通訊設備齊全。公司設備精良，技術力量雄厚，開發新品能力強。公司制造的各式高效、安全、節能的油汽兩用爐具，電汽兩用蒸、煮、烤、保溫、消毒設備、料理作業設備、不銹鋼水箱、不銹鋼醫療器件、水電安裝設備、高壓靜電除油煙凈化器等系列產品，質量可靠，性能穩定。公司以質量第一，服務第一，客戶至上為宗旨，著力樹立“蘇明”品牌形象，為廚房設備的更新發展、為環保節能事業作出不懈的努力。

銹座吊兩用：既能放置地面屋面、又能緊吊天花板，適用一切環境;

耗電省：每小時僅0.20千瓦，使用成本低;

設備自動化程度高：根據使用的風機風量大小，可調節高壓放電的高低，達到最佳效果;

安全實用：采用耐高溫高壓絕緣材料連接，耐用性能好;

具有較大的處理風量和很小的氣流阻力;

氣囊式密封件和金屬烤漆，久經風雨洗浴;

權威機構檢測，遠超國家排放標準。

設備選型與工程設計

首先：確定風機風量

根據爐具選型，每個爐頭處理風量為2000m3/hr，爐頭總數×2000m3/hr=風機風量

然后：確定凈化器型號

濘化器型號=風機風量Q

其次：確定風機全壓P

1.根據風管長度的阻力，每米直管為5Pa阻力，每米彎管為30Pa阻力

2.根據凈化器設備阻力200Pa

風機全壓P=(風管阻力+凈化設備阻力)X15%的安全系數

最后：確定風管的截面積

風管的截面積=風機容量Q÷3600÷風速(10～14秒)

(特殊工程案例可現場支持或電話顧問

規格

額定工作

電壓/頻率

處理風量

(M³/h)

外形尺寸

(MM)

進出口尺寸

(MM)

建議配套風機

功率(KW)

排放溫度

(mg/m³)

SM一YJ

220V/50HZ

4000

660×550×670

400×400

1.5

≤2.0

SM一YJ

220V/50HZ

6000

660×660×730

450×450

2.2

≤2.0

SM一YJ

22OV/50Hz

8000

800×670×800

470×470

3

≤2.0

SM一YJ

220V/SOHZ

10000

800×720×850

520×520

4

≤2.0

SM一YJ

220V/50HZ

12000

800×770×900

550×550

4.8

≤2.0

SM一YJ

220V/50HZ

14000

800×820×950

620×620

5.5

≤2.0

SM一YJ

220V/50HZ

16000

850×870×1000

670×670

6.5

≤2.0

SM一YJ

220V/50HZ

18000

1000×900×1030

700×700

7.5

≤2.0

SM一YJ

220V/50HZ

20000

1050×950×1080

750×750

8.2

≤2.0

SM一YJ

220V/50HZ

22000

1200×980×1110

780×780

9

≤2.0
