加工定制 是 品牌 瑞江 型號 RTF-DN 材質 碳鋼 連接形式 法蘭 結構形式 垂直板式 口徑 200-2500 3C閥門類別 工業
| 加工定制 | 是 | 品牌 | 瑞江 | 型號 | RTF-DN |
| 材質 | 碳鋼 | 連接形式 | 法蘭 | 結構形式 | 垂直板式 |
| 口徑 | 200-2500 | 3C閥門類別 | 工業 |

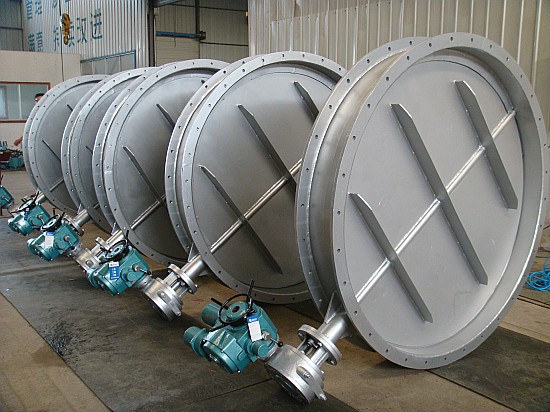

D941H-6C法蘭式通風型蝶閥采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。體內無連桿、螺栓等、工作可靠、使用壽命長。可以多工位安裝，不受介質流向影響。
【D941H-6C法蘭式通風型蝶閥特點】
1、通風蝶閥采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，避免高溫膨脹的影響，操作輕便.
2、內無連桿、螺栓等、工作可靠、使用壽命長。可以多工位安裝，不受介質流向影響。
3、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
4、通風蝶閥操力矩小，操作方便，省力靈巧。
5、通風蝶閥采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。
【D941H-6C法蘭式通風型蝶閥零件材料】
閥軸 | 閥板 | 閥體 |
碳鋼、不銹鋼 | 碳鋼 | 碳鋼 |
【D941H-6C法蘭式通風型蝶閥性能參數】
0.05MPa | 泄漏率 | 3% |
25m/s | 適用介質 | 冷熱風、煙氣 |
0.1MPa | 介質溫度 | -30℃～-350℃ |
【D941H-6C法蘭式通風型蝶閥外形尺寸】
| DN | 法蘭外徑 | 螺栓分度圓 | L | L1 | L2 | n-Фd | 法蘭厚度 |
| 300 | 405 | 370 | 120 | 716 | 220 | 8-12 | 10 |
| 350 | 455 | 420 | 140 | 786 | 240 | 8-14 | 10 |
| 400 | 505 | 470 | 140 | 924 | 270 | 12-18 | 10 |
| 450 | 570 | 530 | 160 | 999 | 295 | 12-18 | 10 |
| 500 | 620 | 580 | 160 | 1079 | 325 | 12-18 | 10 |
| 600 | 720 | 680 | 180 | 1140 | 380 | 16-18 | 12 |
| 700 | 820 | 780 | 180 | 1240 | 430 | 16-18 | 12 |
| 800 | 920 | 880 | 200 | 1350 | 490 | 16-18 | 12 |
| 900 | 1040 | 990 | 200 | 1450 | 540 | 16-18 | 14 |
| 1000 | 1140 | 1090 | 220 | 1550 | 590 | 20-18 | 14 |
| 1100 | 1240 | 1190 | 220 | 1800 | 640 | 20-18 | 14 |
| 1200 | 1340 | 1290 | 240 | 1900 | 690 | 20-18 | 14 |
| 1300 | 1440 | 1390 | 240 | 2020 | 760 | 20-18 | 16 |
| 1400 | 1540 | 1490 | 260 | 2120 | 810 | 24-18 | 16 |
| 1500 | 1640 | 1590 | 260 | 2220 | 860 | 24-18 | 16 |
