加工定制 是 品牌 其他 型號 XLDF 材質 碳鋼 連接形式 法蘭 結構形式 垂直板式 適用介質 空氣 壓力環境 常壓 工作溫度 常溫 標準 國標 流動方向 單向 驅動方式 手動 用途 調節 3C閥門類別 工業
| 加工定制 | 是 | 品牌 | 其他 | 型號 | XLDF |
| 材質 | 碳鋼 | 連接形式 | 法蘭 | 結構形式 | 垂直板式 |
| 適用介質 | 空氣 | 壓力環境 | 常壓 | 工作溫度 | 常溫 |
| 標準 | 國標 | 流動方向 | 單向 | 驅動方式 | 手動 |
| 用途 | 調節 | 3C閥門類別 | 工業 |

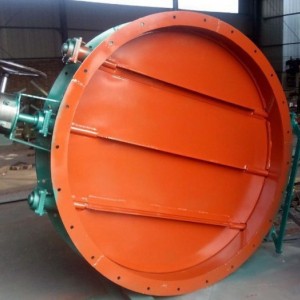

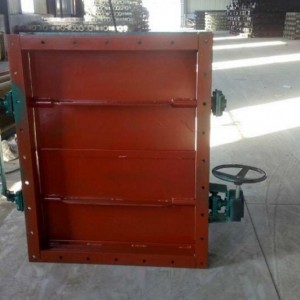

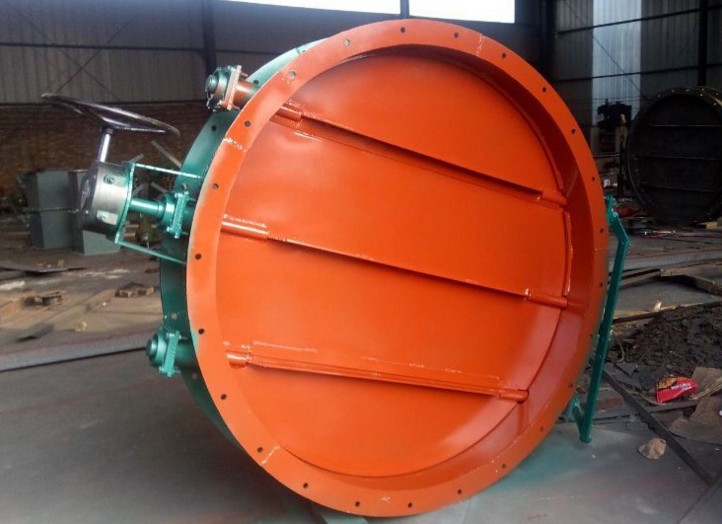

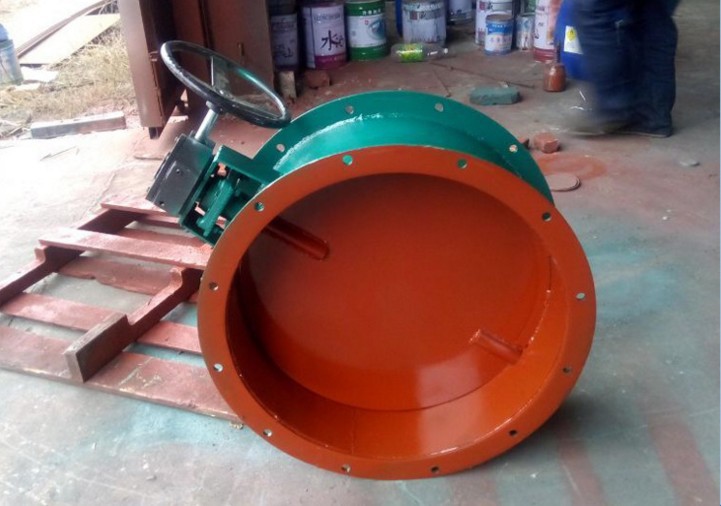

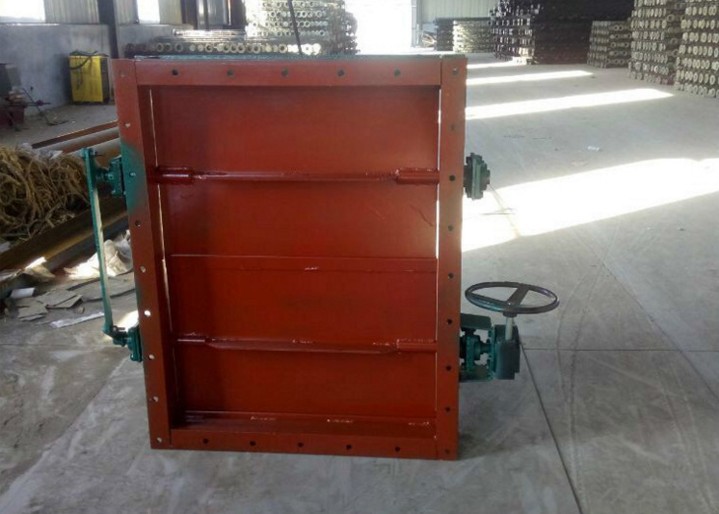

手動通風蝶閥主要特點為：
1、設計新穎、合理，結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。
采用標準:
設計標準：GB/T 12238-1989；JB/T8692-1998
法蘭連接尺寸：GB/T9115．1-2000
結構長度：GB/T12221-1989；
壓力試驗：GB/T 13927-1992；JB/T9092-1999
主要技術參數
公稱通徑：50～2000DN（mm） 公稱壓力： 0.05 0.250.6PN（MPa）
密封試驗：≤1.5％泄漏量
適用介質：煤氣、含塵氣體、煙道氣等
驅動形式：手動、蝸桿蝸輪傳動、氣傳動、電傳動
主要零件的材質
零件名稱：材料
閥體：鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
蝶板：鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
密封圈：與閥體相同
閥桿：碳鋼、2Crl3、不銹鋼、鉻鎳鉬鈦鋼
填料：柔性石墨
公稱壓力≤1．0MPa，一般適用于工業、冶金、環保等管道作通風調節介質流量之用。
通風蝶閥主要零部件材料
| 零件名稱 | 閥體 | 閥板 | 閥軸 |
| 材料 | 碳鋼 | 碳鋼 | 碳鋼 |
| 不銹鋼 | 鉻鎳鉬鈦鋼 | 鉻鉬鈦鋼 | |
| 鉻鎳鉬鈦鋼 | 不銹鋼 | 不銹鋼 | |
| 鉻鉬鈦鋼 | 鉻鉬鈦鋼 | 2Cr13 |
通風蝶閥外形連接尺寸
| DN | D | D1 | L | L1 | L2 | n-Фd | b |
| 300 | 405 | 370 | 120 | 716 | 220 | 8-12 | 10 |
| 350 | 455 | 420 | 140 | 786 | 240 | 8-14 | 10 |
| 400 | 505 | 470 | 140 | 924 | 270 | 12-18 | 10 |
| 450 | 570 | 530 | 160 | 999 | 295 | 12-18 | 10 |
| 500 | 620 | 580 | 160 | 1079 | 325 | 12-18 | 10 |
| 600 | 720 | 680 | 180 | 1140 | 380 | 16-18 | 12 |
| 700 | 820 | 780 | 180 | 1240 | 430 | 16-18 | 12 |
| 800 | 920 | 880 | 200 | 1350 | 490 | 16-18 | 12 |
| 900 | 1040 | 990 | 200 | 1450 | 540 | 16-18 | 14 |
| 1000 | 1140 | 1090 | 220 | 1550 | 590 | 20-18 | 14 |
| 1100 | 1240 | 1190 | 220 | 1800 | 640 | 20-18 | 14 |
| 1200 | 1340 | 1290 | 240 | 1900 | 690 | 20-18 | 14 |
| 1300 | 1440 | 1390 | 240 | 2020 | 760 | 20-18 | 16 |
| 1400 | 1540 | 1490 | 260 | 2120 | 810 | 24-18 | 16 |
| 1500 | 1640 | 1590 | 260 | 2220 | 860 | 24-18 | 16 |
| 1600 | 1740 | 1690 | 280 | 2390 | 980 | 24-18 | 16 |
| 1700 | 1840 | 1790 | 280 | 2590 | 1030 | 28-22 | 16 |
| 1800 | 1940 | 1890 | 300 | 2709 | 1096 | 28-22 | 16 |
| 1900 | 2040 | 1990 | 300 | 2826 | 1146 | 32-22 | 16 |
| 2000 | 2150 | 2090 | 320 | 2926 | 1196 | 32-26 | 16 |
| 2200 | 2360 | 2300 | 340 | 3126 | 1296 | 36-26 | 16 |
| 2400 | 2560 | 2500 | 360 | 3326 | 1396 | 36-26 | 18 |
| 2600 | 2760 | 2700 | 380 | 3526 | 1496 | 40-26 | 18 |
| 2800 | 2960 | 2900 | 400 | 3726 | 1596 | 40-26 | 18 |
| 3000 | 3190 | 3110 | 400 | 4098 | 1698 | 44-30 | 18 |
| 3200 | 3390 | 3310 | 440 | 4338 | 1798 | 44-30 | 20 |
| 3400 | 3590 | 3510 | 440 | 4578 | 1898 | 48-30 | 20 |
| 3600 | 3790 | 3710 | 480 | 4780 | 1998 | 48-30 | 20 |
| 3800 | 4000 | 3910 | 480 | 5000 | 2098 | 52-30 | 22 |
| 4000 | 4210 | 4120 | 520 | 5200 | 2210 | 52-30 | 22 |
