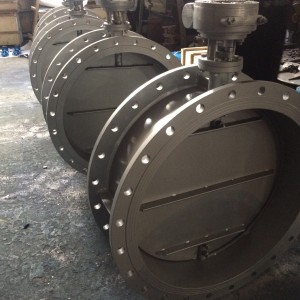

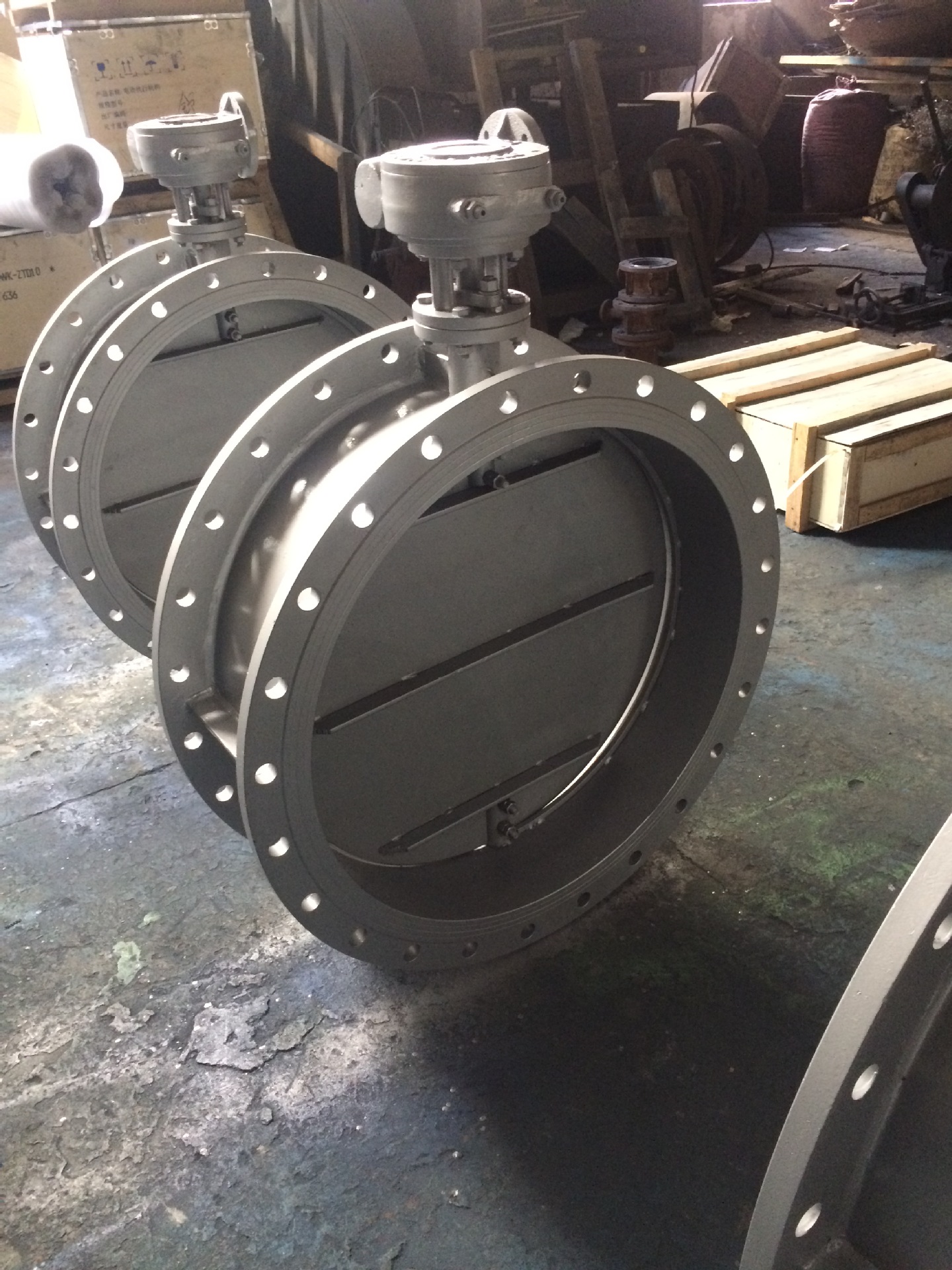

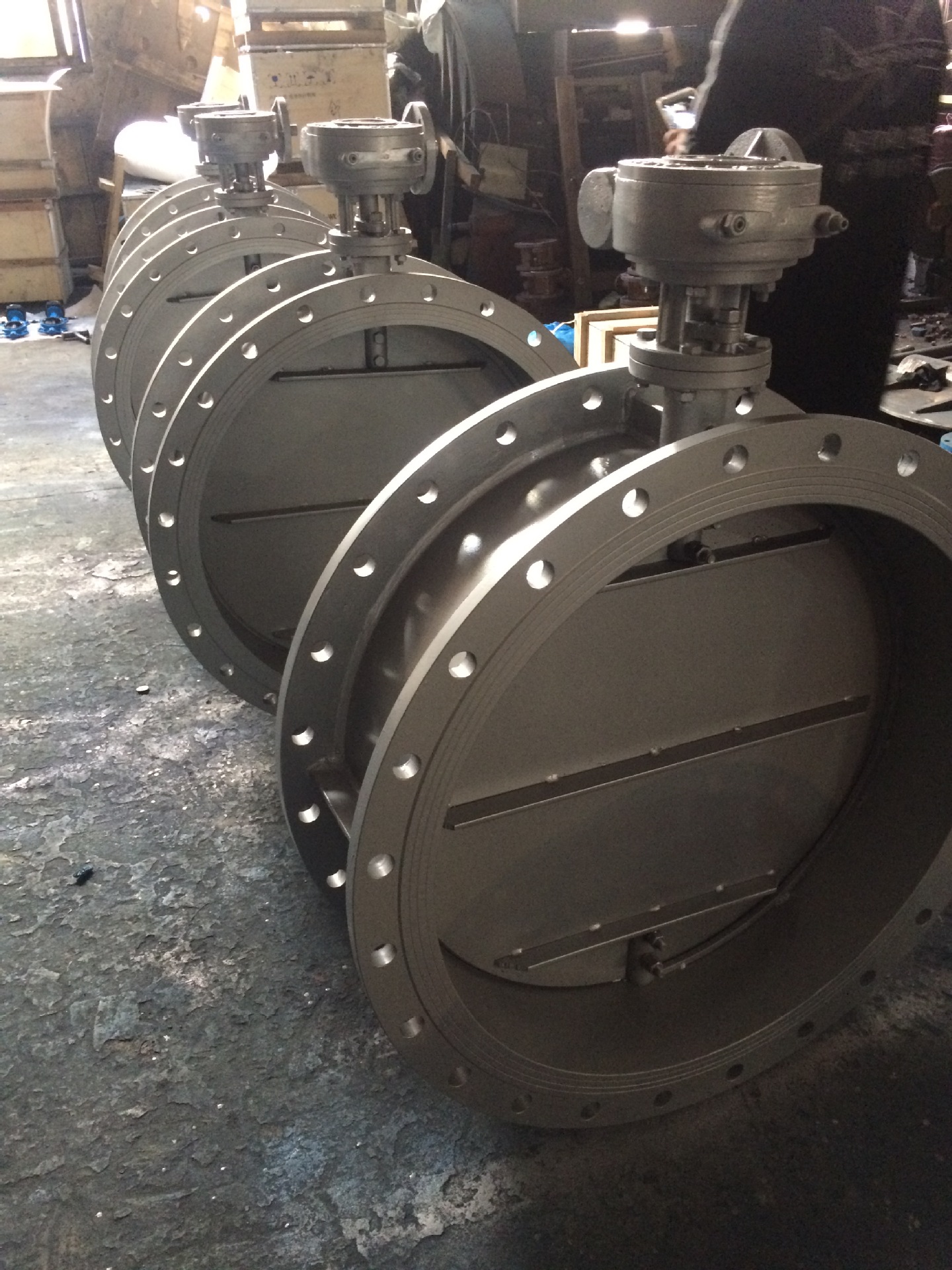

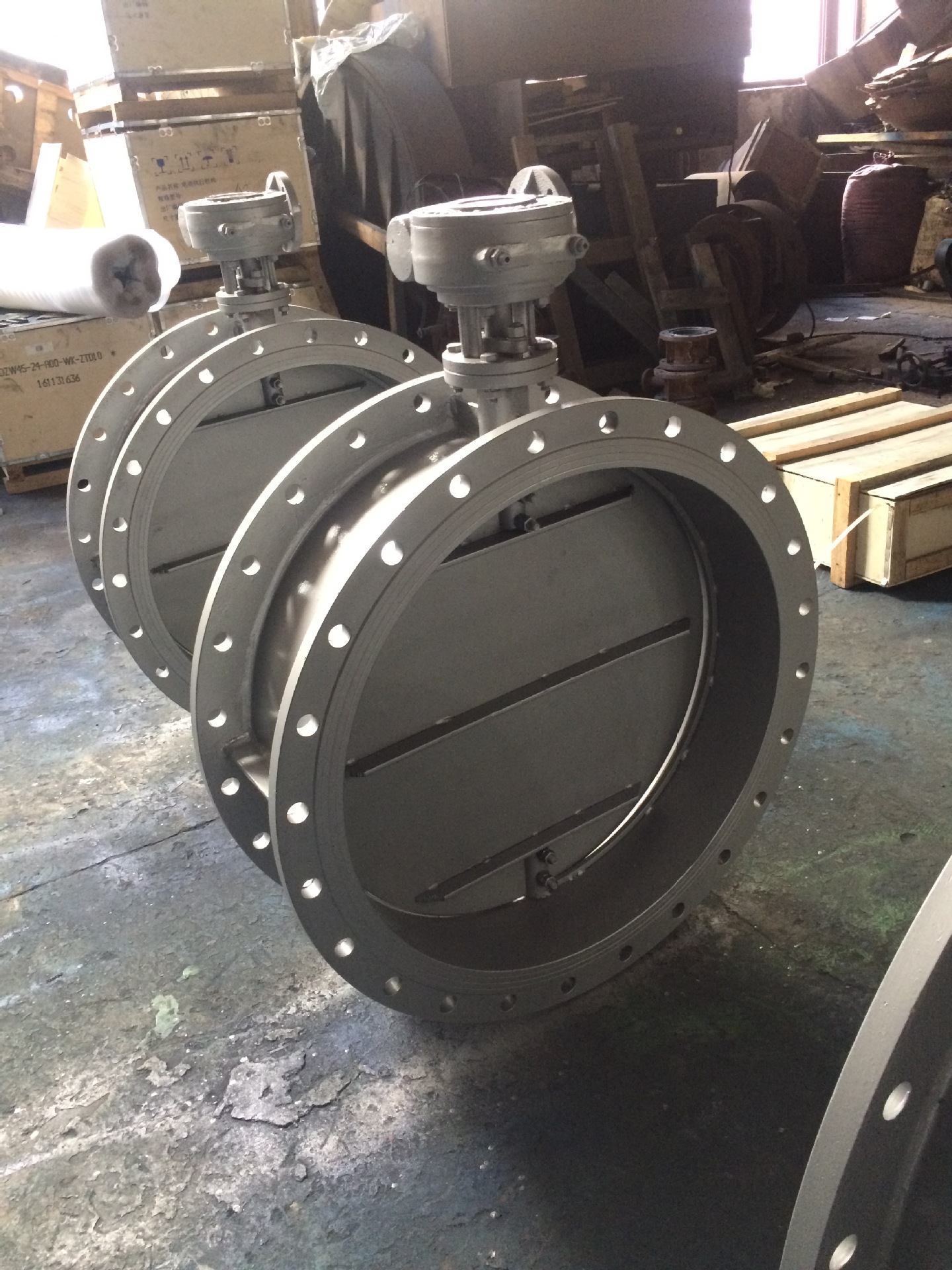

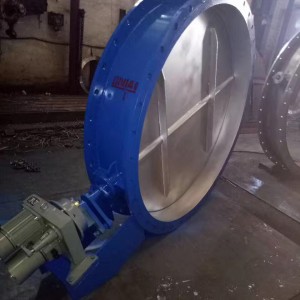

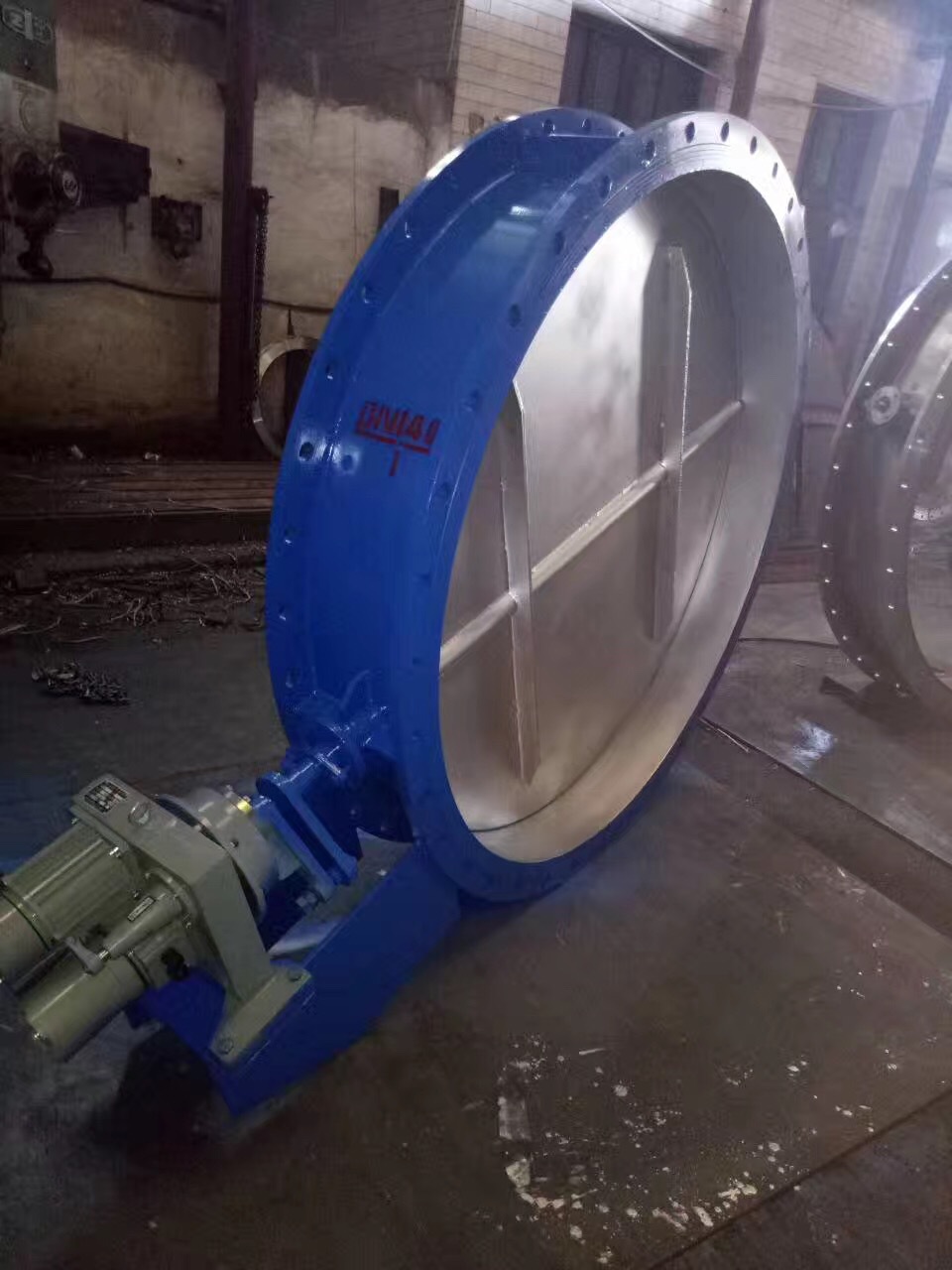

【詳細說明】 一、產物[法蘭電動通風蝶閥]的詳細資料： 產物型號：D941W 產物稱號：法蘭電動通風蝶閥 產物特色：電動法蘭式通風蝶閥,氣動法蘭式通風蝶閥,法蘭式通風蝶閥用處及特色。本蝶閥選用與閥體一樣資料加工成密封圈，選用電或氣傳動。其適用溫度隨閥體選材而定，公稱壓力≤0.6MPa，通常適用于工業、冶金、環保等管道作通風調理介質流量之用。其首要特色為： 1、描繪新穎、合理、布局共同，分量輕，啟閉敏捷。 2、操力矩小，操作便利，省力靈活。 3、選用習慣的資料以滿意低、中、高不一樣介質溫度其及腐蝕性介質等。 二、電動通風蝶閥選用規范： 描繪規范：GB/T12238-1989；JB/T8692-1998 法蘭銜接尺度：GB/T9115.1-2000 布局長度：GB/T12221-1989 壓力實驗：GB/T13927-1992；JB/T9092-1999   三,  電動通風蝶閥首要技術參數：   公稱通徑 DN（mm） 50~2000 公稱壓力 PN（MPa） 0.05 0.25 0.6 實驗壓力 Ps（MPa） 強度實驗 0.075 0.375 0.9 密封實驗 ≤1.5%走漏量 適用介質 煤氣、含塵氣體、煙道氣等。 驅動方式 氣傳動、電傳動。 四、電動通風蝶閥首要零件的原料：   零件稱號 資料 閥體 鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特別資料 蝶板 鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特別資料 密封圈 與閥體一樣 閥桿 碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼 填料 氟塑料、柔性石墨 五、電動通風蝶閥D641W-0.5/2.5/6 C.P.R.V系列通風蝶閥銜接尺度：   公稱通徑 布局長度 （規范值） 外形尺度（參閱值） 銜接尺度（規范值） 參閱分量 0.05MPa和0.25MPa 0.6MPa 毫米 英寸 L H H0 A B D D1 n-d D D1 n-d 50 2 108 70 337 180 65 140 110 4-14 140 110 4-14 16 65 2 1/2 112 80 357 180 65 160 130 4-14 160 130 4-14 17 80 3 114 95 385 180 65 190 150 4-18 190 150 4-18 19 100 4 127 105 405 180 65 210 170 4-18 210 170 4-18 22 125 5 140 120 483 245 72 240 200 8-18 240 200 8-18 27 150 6 140 132 508 245 72 265 225 8-18 265 225 8-18 31 200 8 152 160 566 245 72 320 280 8-18 320 280 8-18 47 250 10 165 187 623 245 72 375 335 12-18 375 335 12-18 68 300 12 178 220 750 355 93 440 395 12-22 440 395 12-22 79 350 14 190 245 803 355 93 490 445 12-22 490 445 12-22 130 400 16 216 270 852 355 93 540 495 16-22 540 495 16-22 141 450 18 222 297 907 355 93 595 550 16-22 595 550 16-22 190 500 20 229 322 960 355 93 645 600 20-22 645 600 20-22 225 600 24 267 377 1080 550 350 755 705 20-26 755 705 20-26 245 700 28 292 430 1185 550 350 860 810 24-26 860 810 24-26 320 800 32 318 487 1300 550 350 975 920 24-30 975 920 24-30 405 900 36 330 537 1400 550 350 1075 1020 24-30 1075 1020 24-30 500 1000 40 410 587 1500 550 350 1175 1120 28-30 1175 1120 28-30 700 1200 48 470 702 1825 600 350 1375 1320 32-30 1405 1340 32-33 750 六、電動通風蝶閥D941W-0.5/2.5/6 C.P.R.V系列通風蝶閥銜接尺度：   公稱通徑 布局長度 （規范值） 外形尺度（參閱值） 銜接尺度（規范值） 參閱分量 0.05MPa和0.25MPa 0.6MPa 毫米 英寸 L H H0 A B D D1 n-d D D1 n-d 50 2 108 70 418 250 225 140 110 4-14 140 110 4-14 42 65 2 1/2 112 80 438 250 225 160 130 4-14 160 130 4-14 53 80 3 114 95 466 250 225 190 150 4-18 190 150 4-18 62 100 4 127 105 486 250 225 210 170 4-18 210 170 4-18 81 125 5 140 120 516 325 245 240 200 8-18 240 200 8-18 90 150 6 140 132 541 325 245 265 225 8-18 265 225 8-18 100 200 8 152 160 779 325 245 320 280 8-18 320 280 8-18 110 250 10 165 187 836 363 313 375 335 12-18 375 335 12-18 145 300 12 178 220 901 363 313 440 395 12-22 440 395 12-22 160 350 14 190 245 954 363 313 490 445 12-22 490 445 12-22 215 400 16 216 270 1003 363 313 540 495 16-22 540 495 16-22 230 450 18 222 297 1058 465 439 595 550 16-22 595 550 16-22 250 500 20 229 322 1111 546 556 645 600 20-22 645 600 20-22 260 600 24 267 377 1233 546 556 755 705 20-26 755 705 20-26 370 700 28 292 430 1338 546 556 860 810 24-26 860 810 24-26 400 800 32 318 487 1452 546 556 975 920 24-30 975 920 24-30 560 900 36 330 537 1588 632 706 1075 1020 24-30 1075 1020 24-30 80 1000 40 410 587 1689 632 706 1175 1120 28-30 1175 1120 28-30 660 1200 48 470 702 1938 632 706 1375 1320 32-30 1405 1340 32-33 950 1400 56 530 782 2670 790 1338 1575 1520 36-30 1630 1560 36-36 1280 1600 64 600 895 2810 868 1476 1790 1730 40-30 1830 1760 40-36 1510 1800 72 670 995 3020 868 1476 1990 1930 44-30 2045 1970 44-39 2500 2000 80 760 1095 3220 965 1600 2190 2130 48-30 2265 2180 48-42 2900
